鑄造振動平臺(三維振實臺)的技術參數
TZP系列三維鑄造振動平臺(三維振實臺)是振動平臺的一種,主要用于消失模鑄造行業中,流水線生產需要。振動平臺可以通過充進和排出氣囊中的空氣達到振動平臺自由升降,使得流水線作業能夠連續工作!
振動平臺在使用過程中,可以通過調節振動電機激振力大小、來使平臺上物料實現理想的形式。該機主要用于樹脂砂和消失模等造型時,通過振動電機帶動機體振動使砂充分緊實和充滿鑄型??梢耘c輥道輸送機組成流水生產線。振動平臺于生產流程中用于把顆粒、粉狀物料從散裝到塊狀、型狀等形式的轉變。振動平臺的臺面與機座采用空氣彈簧連接,工作時噪音低,減振效果好。具有較好的工藝性和環保性。振動平臺廣泛地使用在冶金、模具、食品、化工、建材等行業。
TZP三維鑄造振動平臺(三維振實臺)為非標產品,可按客戶要求設計。根據振動平臺臺面承重選擇合適的振動電機。
TZP三維鑄造振動平臺(三維振實臺)性能特點:
1、大功率、大臺面;最大功率2.2kw x (4-5),激振力120KN,可承載砂箱重量12T,最大承載量可設計制造到15T。
2、臺面高度可調,適合用于流水線上使用。
3、三維振動,可獨立控制,適用于復雜型腔鑄件。
4、造型過程中,在不傷害模型的前提下,可獲得最佳緊實效果。
5、可加裝自鎖緊功能,可保證在生產線準確定位。
TZP三維鑄造振動平臺(三維振實臺)的組成:

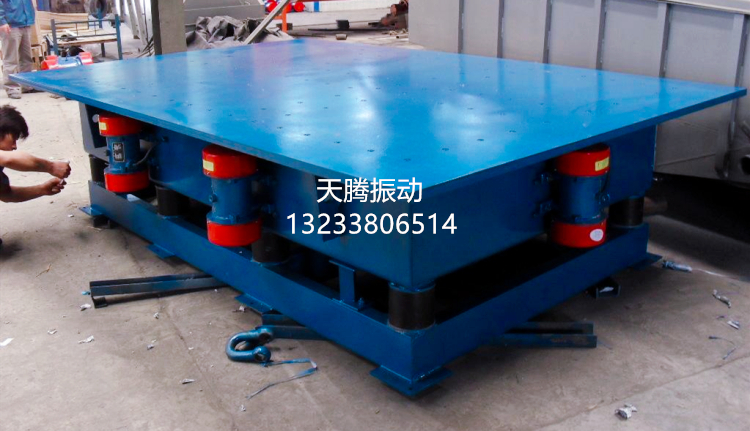

1、三維振動平臺(三維震實臺)主要由支架、臺面、振動機構、減震機構四部分組成。在振動機構的帶動下做橫向、縱向、上下等三維振動,故而得名。
2、三維振動平臺(三維震實臺)的振動機構主要由若干臺振動電機、傳動板構成,振動電機的數量一般為偶數,如4、6、8、10等,振動電機的型號決定了三維振動平臺的主要技術參數。
3、三維振動平臺(三維震實臺)的減震機構主要由減震彈簧組成,共分為橡膠彈簧、復合彈簧、氣墊彈簧等幾種。
TZP三維鑄造振動平臺(三維振實臺)的技術參數:
型號 | 臺面尺寸 | 激振點 | 激振力 | 功率 | 重量 | 振動頻率 | 振動加速度 | 振幅 |
TZP-4 | 800×800 | 4 | 20 | 1.6 | 450 | 50hz | 1-2 | 0-4 |
TZP-6-Ⅰ | 1000×1000 | 6 | 30 | 2.4 | 600 | |||
TZP-6-Ⅱ | 1200×1200 | 6 | 30 | 2.4 | 860 | |||
TZP-8-Ⅰ | 1600×1200 | 8 | 40 | 3.2 | 1000 | |||
TZP-8-Ⅱ | 1600×1400 | 8 | 40 | 3.2 | 1250 | |||
TZP-10-Ⅰ | 2000×1600 | 10 | 50 | 4.0 | 1600 | |||
TZP-10-Ⅱ | 2000×1800 | 10 | 60 | 6.0 | 2000 | |||
TZP-12-Ⅰ | 3000×2000 | 12 | 80 | 7.5 | 3100 | |||
TZP-12-Ⅱ | 4000×3000 | 12 | 80 | 7.5 | 4600 |
